La clé Torx est un outil de serrage conçu pour s’insérer dans une empreinte en forme d’étoile à six lobes. Cette géométrie, développée à l’origine par la société Camcar Textron, porte le nom commercial Torx, mais on la désigne aussi sous le terme d’empreinte hexalobulaire. Elle se distingue des clés Allen (hexagonales) et des embouts cruciformes par la répartition des forces qu’elle permet lors du vissage.
Géométrie hexalobulaire : ce qui différencie la clé Torx d’une clé Allen
La confusion entre clé Torx et clé Allen reste fréquente. Les deux outils se présentent souvent sous la même forme coudée en L, mais leur section est radicalement différente. La clé Allen possède un profil hexagonal (six faces planes), tandis que la clé Torx présente six lobes arrondis en étoile.
Cette différence de profil a des conséquences directes sur le comportement au serrage. Sur une empreinte hexagonale, la pression se concentre sur les arêtes, ce qui favorise l’arrondi de la tête en cas de couple trop élevé. Sur une empreinte Torx, les lobes arrondis répartissent la contrainte sur une surface de contact plus large. Le risque de détérioration de la vis diminue, et la transmission du couple est plus efficace.
Pour approfondir la clé Torx et son utilisation, il faut aussi noter un point souvent négligé : toutes les empreintes en étoile ne sont pas des Torx. Le système Torx Plus utilise une géométrie différente avec des lobes plus anguleux, et les vis à tête externe en forme d’étoile nécessitent une douille de type E, pas une clé Torx interne classique. L’apparence seule ne suffit pas à choisir le bon outil.
Taille T des clés Torx : lire la nomenclature sans se tromper

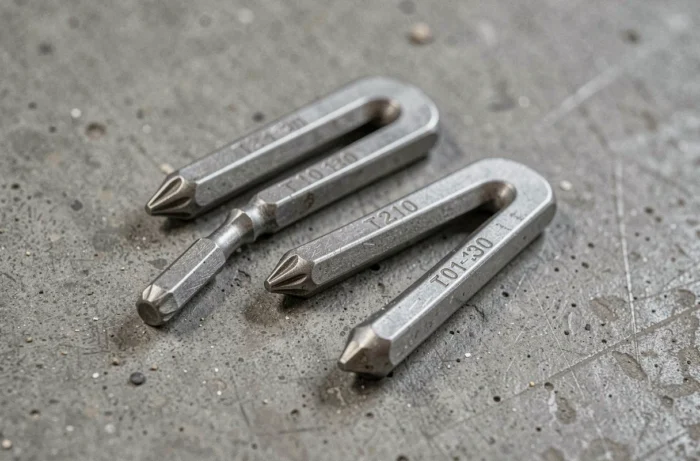

Les clés Torx sont identifiées par un numéro précédé de la lettre T : T10, T15, T20, T25, T30, T40, et ainsi de suite. Ce numéro indique la taille de l’empreinte hexalobulaire, pas le diamètre ni le pas de la vis. Deux vis de filetages différents peuvent très bien partager la même taille d’empreinte T.
C’est un piège classique lors du remplacement d’une vis. Trouver un embout T25 qui s’ajuste correctement ne garantit pas que la vis de remplacement aura les bonnes caractéristiques mécaniques (longueur, diamètre, pas, matériau). La taille T renseigne uniquement sur l’interface entre l’outil et la tête de vis.
Identifier la bonne taille sans forcer
L’embout doit s’insérer dans l’empreinte sans jeu perceptible et sans résistance. Si l’outil pénètre mais oscille dans la tête, la taille est trop petite. Si l’embout refuse d’entrer complètement, la taille est trop grande ou le profil n’est pas du Torx standard.
Un jeu de clés Torx couvrant les tailles T10 à T40 suffit pour la majorité des travaux courants en bricolage, menuiserie et mécanique légère. Les tailles inférieures (T6, T8, T9) concernent l’électronique et la micro-mécanique.
Embouts Torx de sécurité et embouts à maintien : deux fonctions distinctes
On regroupe souvent sous le terme « Torx sécurité » deux types d’embouts qui n’ont pas le même rôle. Les distinguer évite des erreurs d’achat.
- Embout Torx de sécurité (Torx TR ou Torx Tamper Resistant) : il possède un évidement central qui permet de contourner le pion présent au fond de certaines vis. Ces vis à pion sont utilisées sur les équipements publics, les appareils électroménagers ou les boîtiers électroniques pour dissuader le démontage non autorisé.
- Embout Torx à fonction de maintien : son ajustement retient la vis sur l’outil par friction. Cette fonction facilite le travail à une main ou dans les zones difficiles d’accès, lorsqu’il faut positionner la vis sans la tenir avec les doigts.
- Embout Torx Plus : conçu pour le système Torx Plus (géométrie à lobes plus anguleux), il n’est pas interchangeable avec un embout Torx standard. Un embout Torx classique peut sembler entrer dans une vis Torx Plus, mais le contact entre les surfaces sera insuffisant pour transmettre le couple correctement.
Serrage avec une clé Torx : les erreurs qui abîment la vis
La géométrie hexalobulaire tolère mieux les efforts qu’une empreinte cruciforme, mais elle n’est pas indestructible. Un embout mal ajusté reste la première cause de détérioration d’une empreinte Torx.
Utiliser un embout légèrement trop petit entraîne un contact partiel avec les lobes. Sous effort, les lobes de la vis s’arrondissent progressivement, jusqu’à rendre le démontage très difficile. L’erreur est d’autant plus sournoise que le vissage semble fonctionner normalement pendant quelques tours.
Aligner l’axe de l’outil et l’axe de la vis
Le ripage (dérapage de l’outil hors de l’empreinte) est rare avec un Torx correctement dimensionné, mais un mauvais alignement le provoque quand même. L’outil doit rester perpendiculaire à la tête de vis pendant toute la phase de serrage.
Sur une visseuse, le contrôle du couple évite de dépasser la résistance de l’empreinte. Régler le limiteur de couple de la visseuse avant de serrer protège à la fois la vis et l’embout. En serrage manuel avec une clé en L, le bras court sert à visser rapidement, le bras long à appliquer le couple final avec plus de précision.
La norme ISO 10664 décrit la géométrie de l’empreinte hexalobulaire interne, mais elle ne constitue pas une norme de fabrication complète pour les outils. En pratique, deux embouts T25 de fabricants différents peuvent présenter de légères variations de tolérance. Vérifier l’ajustement réel sur la vis avant d’appliquer un effort reste la meilleure précaution, quel que soit le marquage gravé sur l’embout.
